一、产品简介

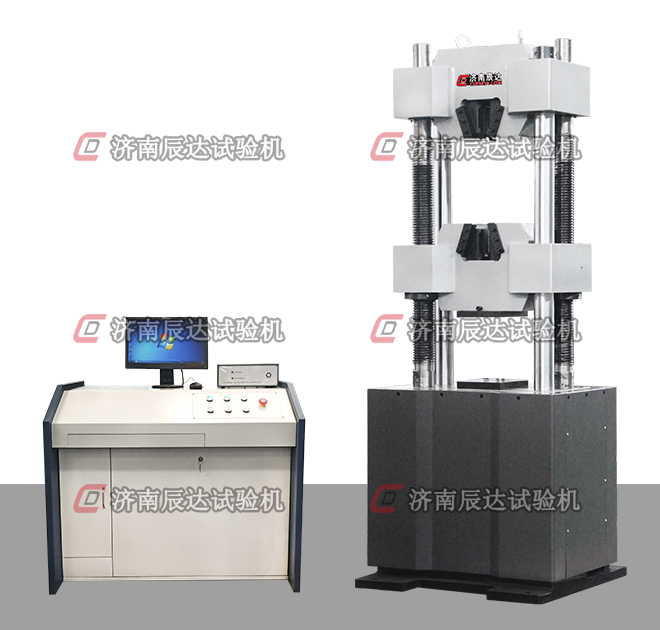

1、WAW-1000B型微机控制电液伺服万能试验机是一款通用型好色先生AVAPP，采用了液压动力源驱动，电液伺服控制技术，计算机数据采集处理，可实现闭环控制及自动检测的高精度材料试验设备，由试验机主机、油源（液压动力源）、测控显示系统、试验夹具四部分组成，最大试验力1000kN，试验机准确度等级为1级。
2、该试验机是一种通用性产品，主机采用双试验空间结构，上横梁与下横梁之间为拉伸空间,下横梁与试台之间为压缩空间，试验空间通过链轮和丝杠旋转带动下横梁上下移动来自动调整。上下横梁设有外置式液压控制的楔形夹紧钳口，标准机型配有V型和平面型夹块用于夹紧圆试样和平板试样做拉伸试验；标准机型的下横梁底端配有上压板，试台上设有下压板，可直接做金属和橡胶类压缩试验。
二、制造标准
GB/T 16826-2008 《电液伺服万能试验机》；
GB/T 2611-2007 《试验机 通用技术要求》；
JB/T 6146-2007 《引伸计 技术条件》；
GB/T 13634-2008 《单轴试验机检验用标准测力仪的校准》；
GB/T 22066-2008 《静力单轴试验机用计算机数据采集系统的评定》；
GB/T 16825.1-2008 《拉力和压力试验机测力系统的检验与校准》；
JJG 139-2014 《拉力、压力和万能试验机》；
JJG 1063-2010 《电液伺服万能试验机》。
三、工作环境
温度在10~35℃范围内，其温度波动应不大于2℃/h；
相对湿度低于80%；
电源电压变动幅度应不超过额定电压的±10%；
电源380V 三相四线制，频率50Hz；
在无明显电磁场干扰的环境中；
周围无震动、无腐蚀性介质；
试验机周围应留有不小于 0.7m 的空间，其工作环境整洁、无灰尘；
在稳固的基础上正确安装，水平度为0.2/1000。
四、主机主要技术参数
|
序号 |
项 目 名 称 |
参 数 |
|
1 |
最大试验力kN |
1000 |
|
2 |
试验力示值相对误差 |
≤示值的±1% |
|
3 |
试验力测量范围 |
最大试验力的2%~100% |
|
4 |
等速应力控制范围(N/mm2·S-1) |
2~60 |
|
5 |
等速应变控制范围 |
0.00025/s~0.0025/s |
|
6 |
等速位移控制范围(mm/min) |
0.5~50 |
|
7 |
夹紧方式 |
液压夹紧 |
|
8 |
圆试样夹持直径范围mm |
Φ13～Φ40 |
|
9 |
扁试样夹持厚度范围mm |
0~30 |
|
10 |
扁试样夹持宽度mm |
80 |
|
11 |
最大拉伸试验空间mm |
620 |
|
12 |
最大压缩试验空间mm |
570 |
|
13 |
控制柜外形尺寸mm |
850*1200*1400 |
|
14 |
主机外形尺寸mm |
840*660*2152 |
|
15 |
电机功率kW |
2.5 |
|
16 |
主机质量kg |
2200 |
|
17 |
立柱净间距(mm) |
490 |
|
18 |
上下压盘尺寸mm |
Φ140 |
|
19 |
弯曲支棍间距mm |
400 |
|
20 |
弯曲支棍宽度mm |
140 |
|
21 |
容许弯曲度mm |
100 |
|
22 |
最大活塞行程mm |
200 |
|
23 |
活塞最大移动速度mm/min |
约80 |
|
24 |
试验空间调整速度mm/min |
约150 |
